Как выбрать подходящую конфигурацию стрелы для различных условий подземных тоннелей

Описание:Ищете компактный подземный экскаватор для узких туннелей? Подземный гусеничный экскаватор JINGGONG серии KWC4.0/0.12L предлагает три варианта стрелы для различных условий прокладки туннелей и выполнения горных работ. Узнайте, как выбрать подходящий тип стрелы для вашего подземного проекта.Узнайте, как выбрать тип стрелы в зависимости от реальных условий подземных работ. Свяжитесь с нами для получения проектно-ориентированного решения.

Выбор подходящего экскаватора JINGGONG KWC4.0/0.12L для подземных горных работ и прокладки туннелей.

Подземная добыча полезных ископаемых и прокладка туннелей сопряжены с уникальным набором проблем, с которыми редко сталкиваются при наземном строительстве. Ограниченная высота потолков, узкие проходы, неровные забои и сложные требования к вывозу материала не позволяют использовать универсальную технику. Многие покупатели оборудования при выборе техники ориентируются исключительно на вес машины, вместимость ковша или мощность двигателя.компактные подземные горные экскаваторы, ещеКонфигурация стрелы является одним из ключевых факторов, влияющих на эффективность и безопасность работы машины на объекте.

Гусеничный горнодобывающий экскаватор JINGGONG серии KWC4.0/0.12L разработан специально дляподземные туннельные средыВся серия имеет одинаковую базовую конструкцию шасси, силовой агрегат и гидравлическую систему, при этом рабочая масса составляет 4000 кг, а объем ковша — 0,12 м³. Вместо того чтобы перепроектировать всю машину для различных подземных условий,Мы предлагаем три варианта конфигурации стрелы для работы в различных условиях подземных тоннелей.Такая конструкция помогает операторам шахт избежать чрезмерных инвестиций в специализированное тяжелое оборудование, одновременно упрощая и обеспечивая единообразие запасов запасных частей для технического обслуживания всего парка техники.

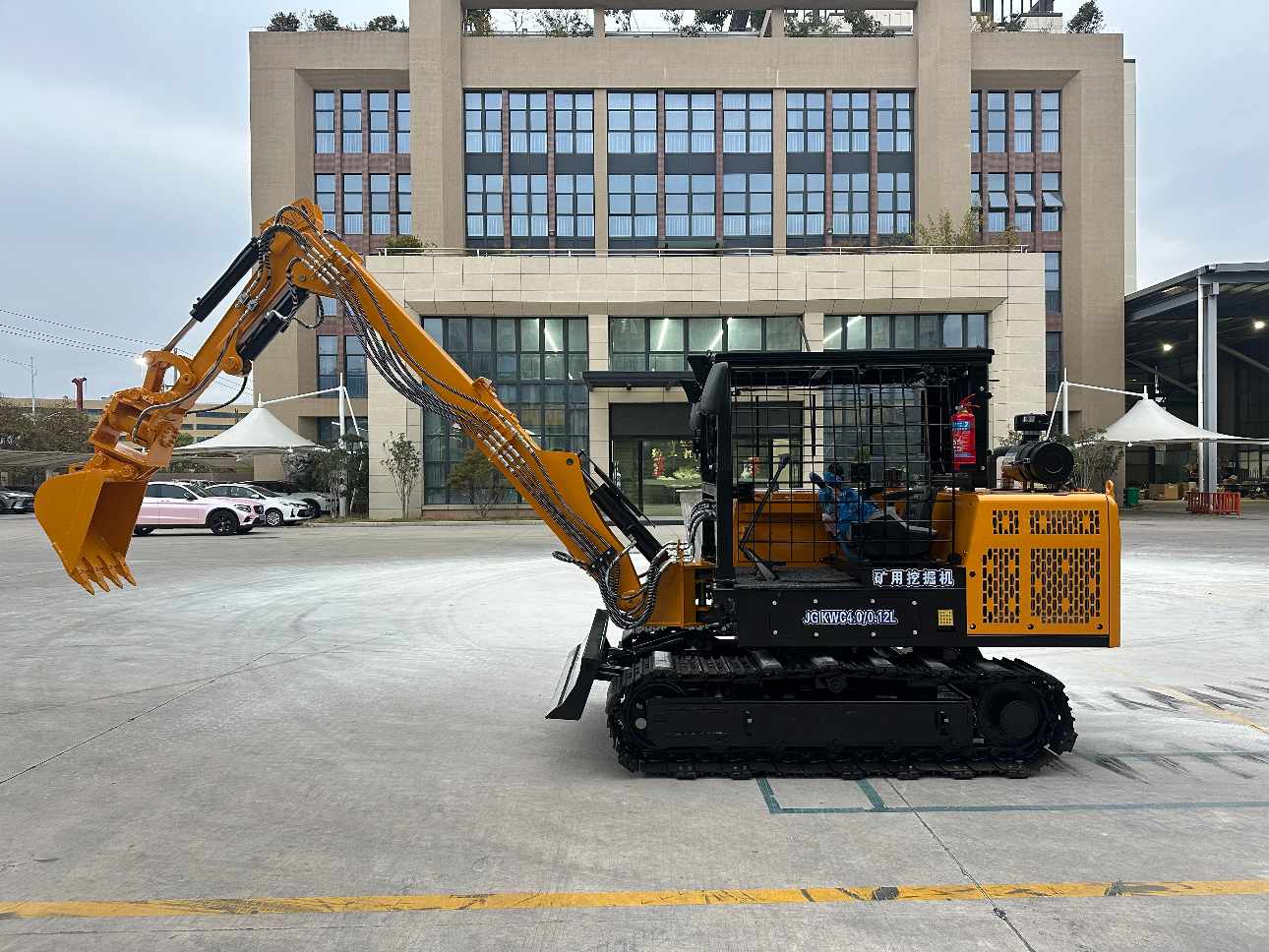

KWC4.0/0.12L (телескопический стреловой тип): Для просторных тоннелей, требующих большой длины пролета.

Когда на вашей строительной площадке имеются относительно просторные участки туннеля, и вам необходимо добраться до удаленных мест для копания и выемки грунта внутри штольни,KWC4.0/0.12L (телескопический стреловой тип)Это будет практичный вариант. Его телескопическая стрела может выдвигаться на расстояние от 1800 до 2800 мм. Для туннелей со стабильными стенками и большей горизонтальной рабочей длиной телескопическая стрела позволяет операторам выполнять работы по выемке грунта, очистке породы и перемещению материала.умение обращатьсябез частого перемещения гусеничной базы. Это сокращает частоту движения гусениц внутри пыльных подземных туннелей.снижение износа ходовой части и гусеници сокращение времени простоя, необходимого для ремонта ходовой части.

ЦЗИНГУНKWC4.0/0.12L (телескопический стреловой тип)Основные параметры:

Эксплуатационная масса: 4000 кг

Номинальная мощность: 33,8 кВт

Скорость движения: 2,2–3,7 км/ч

Стандартный объем ковша: 0,12 м³

Ход телескопической стрелы: 1800-2800 мм

Оснащенная надежным силовым агрегатом XINCHAI и усиленной конструкцией стрелы, эта телескопическая конструкция стрелы позволяет сократить необходимость частого перемещения гусеничных машин внутри туннелей, эффективно снижая износ ходовой части и объем ежедневных работ по техническому обслуживанию горнодобывающего оборудования.

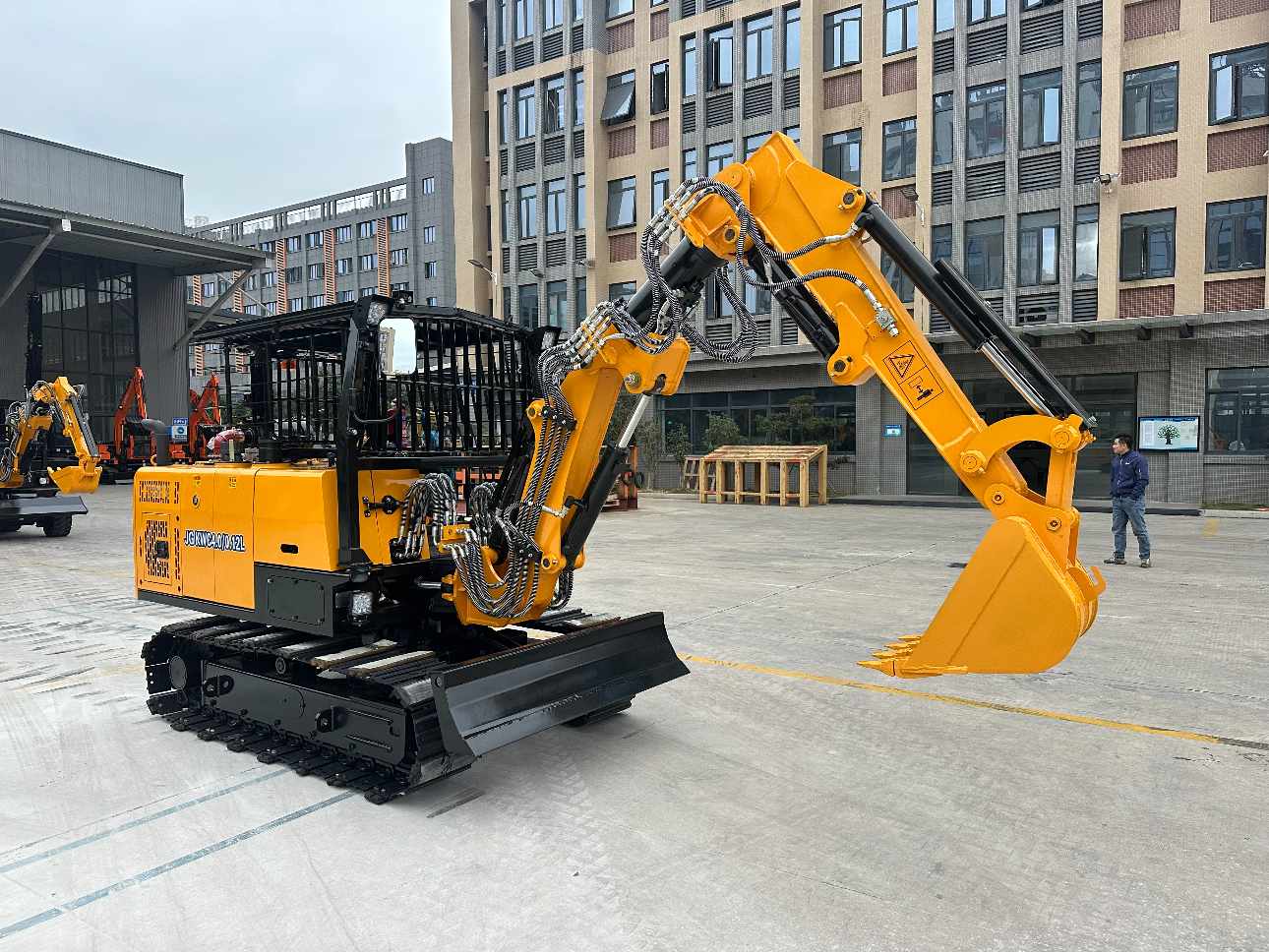

KWC4.0/0.12L (Тип с поворотной стрелой)Оптимизирован для боковых работ по выемке грунта.

Для участков, где боковое покрытие имеет наибольшее значение, например, для широких тоннелей, требующих боковой выемки породы и работы с горными породами под разными углами,KWC4.0/0.12L (Тип с поворотной стрелой)вступает в игру.Поворотная основная стрела позволяет выполнять боковые земляные работы в широком рабочем диапазоне, что дает операторам возможность обрабатывать большую площадь без перемещения гусеничной базы.Когда гусеничный агрегат находится в неподвижном состоянии, операторы могут охватывать широкую рабочую зону слева и справа. Это очень важно для обрезки поперечного сечения туннеля, очистки от упавших камней вдоль боковых стенок туннеля и т. д.яЭто также может быть полезно при погрузке навоза в транспортное средство, расположенное сбоку от туннеля.Он хорошо подходит для шахт, где необходимо свести к минимуму частое перемещение гусеничного шасси в узких подземных проходах.

ЦЗИНГУНKWC4.0/0.12L (Тип с поворотной стрелой)Основные параметры:

Эксплуатационная масса: 4000 кг

Номинальная мощность: 33,8 кВт

Скорость движения: 2,2–3,7 км/ч

Стандартный объем ковша: 0,12 м³

Длина стрелы: 2000 мм

Этот вариант стрелы с поворотом, разработанный для проходки широких тоннелей, позволяет выполнять боковые проходки под большим углом без перемещения гусеницы, повышая эффективность выемки грунта при очистке боковых стенок и погрузке техники с одной стороны в подземных шахтах.

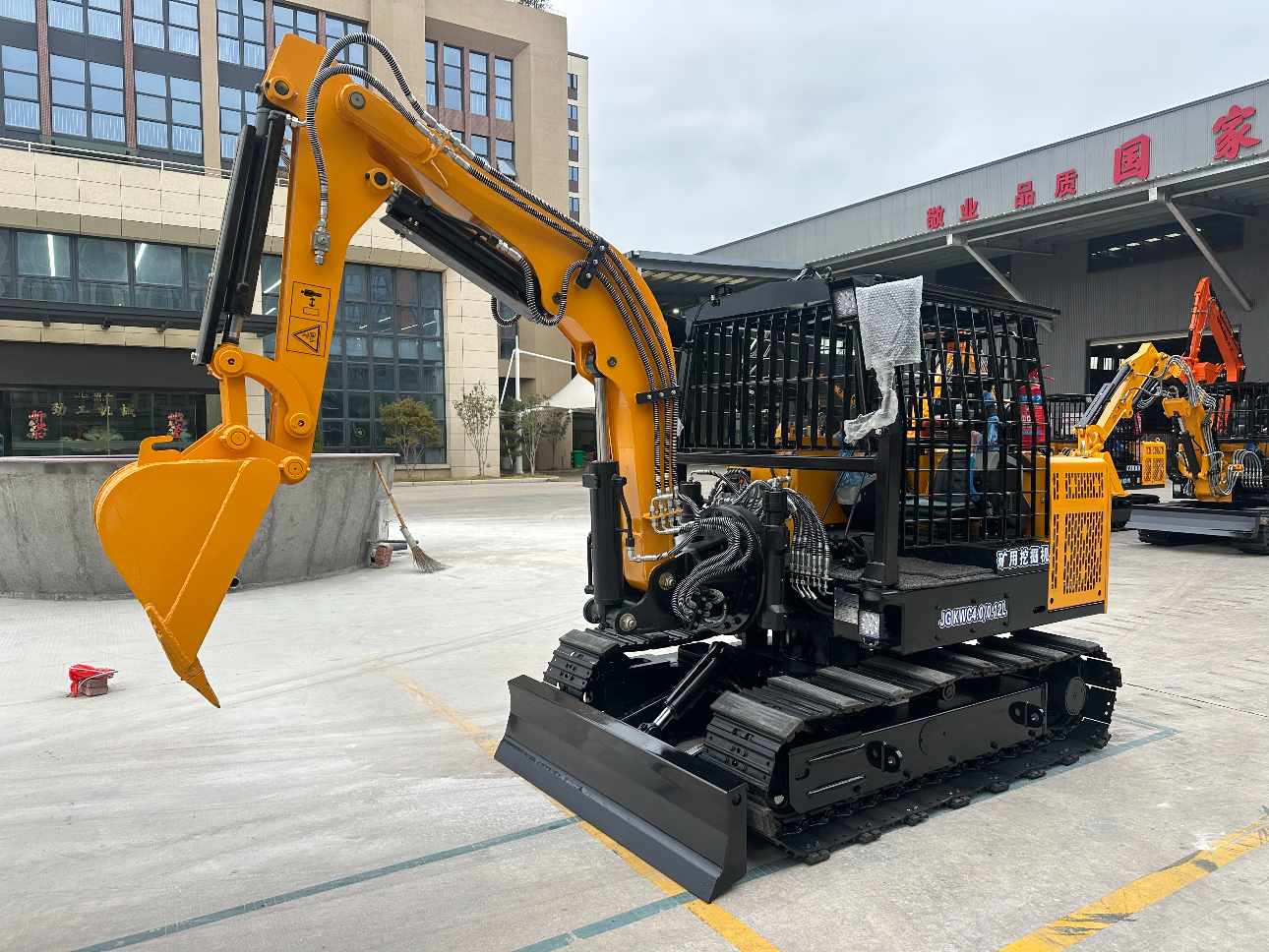

KWC4.0/0.12L (средний рычаг, поворотный тип)Компактное решение для узких забоев малой высоты.

Во многих узких подземных тоннелях действуют жесткие ограничения по высоте и ограничено внутреннее пространство. В таких условиях чрезмерно длинные основные стрелы могут задевать своды или боковые стены тоннеля во время работы.KWC4.0/0.12L (средний рычаг, поворотный тип)разработан с учетом этого ограничения.Компактная конструкция с поворотным рычагом посередине разработана для обеспечения большей гибкости в условиях ограниченного пространства над головой и рабочей зоны.Это позволяет гибко маневрировать в узких штольнях небольшой высоты. Операторы могут завершать земляные работы, выемку камней и очистку от посторонних остатков в пределах компактных пространственных ограничений.Данная конфигурация особенно подходит для небольших горных тоннелей и проектов по разработке вторичных штолен.

ЦЗИНГУНKWC4.0/0.12L (средний рычаг, поворотный тип)Основные параметры:

Эксплуатационная масса: 4000 кг

Номинальная мощность: 33,8 кВт

Скорость движения: 2,2–3,7 км/ч

Стандартный объем ковша: 0,12 м³

Длина вращающегося среднего рычага: 990 мм

Благодаря компактной конструкции с поворотной средней стрелой, это устройство подходит для работы в узких и маловысотных подземных штольнях.помогая операторам снизить риск столкновения стрелы туннеля с крышей и боковыми стенками.во время ежедневных работ по выемке и уборке грунта на небольших горнодобывающих проектах.

Преимущества общей платформы: снижение эксплуатационных расходов вашего подземного парка техники.

Стоит подчеркнуть, что все три варианта относятся к семейству продуктов KWC4.0/0.12L.The three variants share the same core chassis, power system and major hydraulic components.For mine owners running multiple underground work faces, you can deploy different boom-version machines to match different drifts, without doubling your spare-parts stock pressure.This common platform also simplifies operator training and routine maintenance, which greatly lowers site-side operation costs.

Selectingunderground mining excavatorsshould never stop at checking general technical sheets. You need to map your real-site tunnel dimensions: maximum available height, typical tunnel width, common digging distance and main work contents. If you can clarify these site parameters, you can pick the proper boom configuration instead of simply comparing parameter tables.Looking for an underground excavator for your tunnel project? Send us your tunnel height, tunnel width, required digging depth, working distance and main application. Our engineering team can recommend the most suitable KWC4.0/0.12L boom configuration for your project.

How to Choose the Right KWC4.0/0.12L Boom Configuration?

FAQ Frequently Asked Questions

Q1: Can I switch the boom of my existing KWC4.0/0.12L excavator on-site, or do I need to send the machine back to your factory for modification?

All three boom configurations are designed for quick interchangeability on your mine site. Our engineering team will provide detailed installation guidelines and matching hydraulic pipeline interfaces. You can complete boom replacement with your on-site maintenance crew without returning the machine to our factory, which minimizes downtime for your underground mining operations.

Q2: Are spare parts for the three different boom versions interchangeable? Besides the boom structure, do core components share the same part number?

Except for the boom, arm and related joint components, all core parts including chassis, Xinchai engine, main hydraulic pump, travel motor, fuel tank and control system are fully identical. This means your spare parts inventory can be shared across all KWC4.0/0.12L units, greatly reducing your inventory pressure and procurement costs for underground fleets.

Q3: What is the maximum applicable tunnel height for the Middle Arm Swing Type KWC4.0/0.12L, and can it be used for small-scale drift excavation in hard rock mines?

The middle arm swing modEL оптимизирован для туннелей с высотой потолка всего 2,2 метра и подходит для узких низкопрофильных штолен. В нем используется усиленная конструкционная сталь и высокомоментный гидравлический привод, что делает его полностью адаптируемым для мелкомасштабной добычи твердых пород, разработки штолен, уборки щебня и выполнения обычных работ по выемке грунта в подземных горных выработках. Мы также можем отрегулировать длину стрелы в соответствии с вашими требованиями к высоте туннеля.
